Demostrar visual y matemáticamente que la Inducción Electromagnética (Ley de Faraday) requiere un cambio en el flujo magnético, condición que la corriente continua estable no cumple, pero la alterna sí.
El «Engaño» de la Corriente Continua (DC):
Selecciona Modo DC y sube el voltaje al máximo.
Pregunta a la clase:«Tenemos corriente máxima y un campo magnético enorme (líneas azules fijas). ¿Por qué la bombilla de la segunda bobina está apagada?»
Lección: El campo existe, pero es estático. $\Delta \Phi / \Delta t = 0$. No hay inducción.
La Magia de la Corriente Alterna (AC):
Cambia a Modo AC.
Observa cómo las líneas de campo «respiran» (se expanden y contraen).

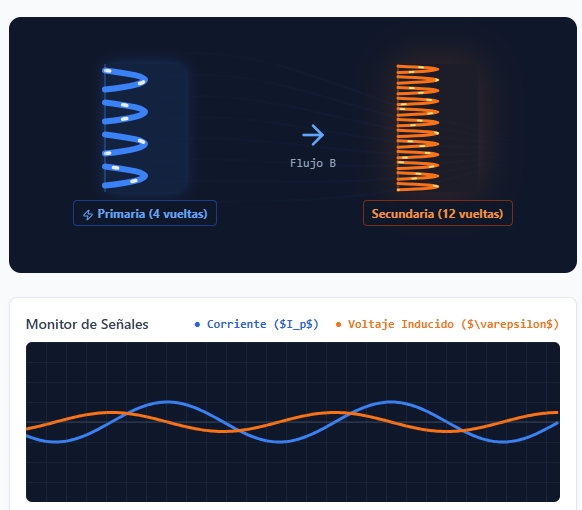

Observación clave: Fíjate en los gráficos. El pico de voltaje inducido (naranja) ocurre cuando la corriente (azul) pasa por cero (máxima pendiente de cambio).
El Factor Frecuencia (Importante en MRI):
En modo AC, aumenta la Frecuencia.
Verán que la bombilla brilla más aunque el voltaje de entrada sea el mismo. Esto explica por qué las señales de alta frecuencia en MRI inducen corrientes tan eficientemente.
Este simulador calcula la corriente (I) en tiempo real dividiendo el valor del slider de Voltaje (V) por el de Resistencia (R).

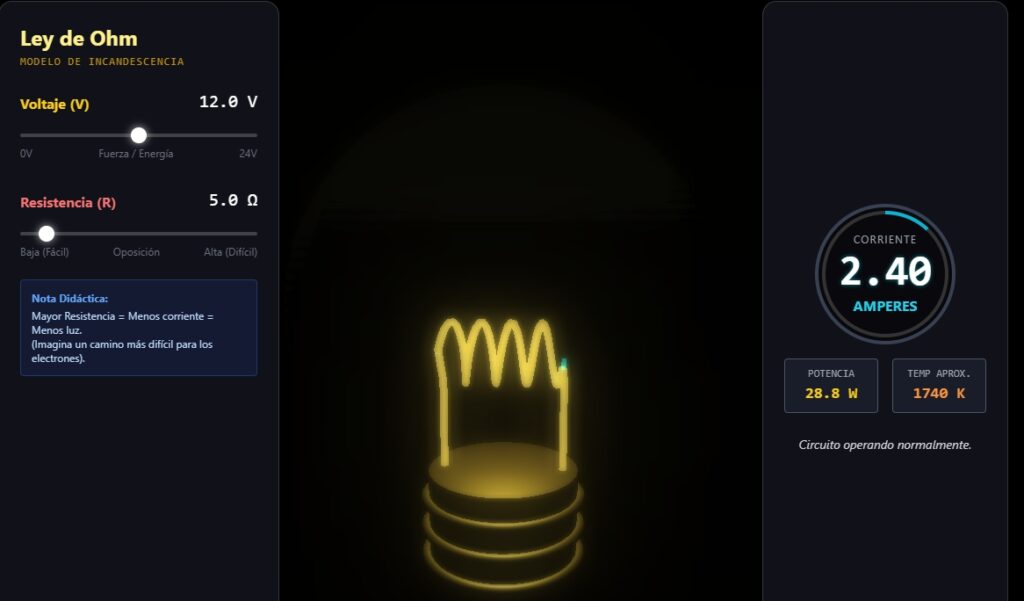

La Ampolleta: Ahora verás una bombilla de vidrio con un filamento en espiral en su interior.
El Filamento (Resistencia):
Los electrones (partículas) ahora viajan físicamente a través del cable y el filamento.
Nota de Física Importante: En un circuito real con una fuente de voltaje fija (como una batería), al aumentar la resistencia (un filamento más fino o largo), pasa menos corriente y la ampolleta alumbra menos. He configurado el simulador para respetar esta ley física real ($I = V/R$), ya que es una herramienta educativa. Si la resistencia es alta, verás que los electrones «luchan» por pasar, van lento y la luz es tenue.
Luz y Temperatura:
Alto flujo (Baja R / Alto V): El filamento se pone incandescente (blanco brillante) e ilumina toda la escena.
Bajo flujo (Alta R / Bajo V): El filamento apenas se pone rojo y la luz es débil.

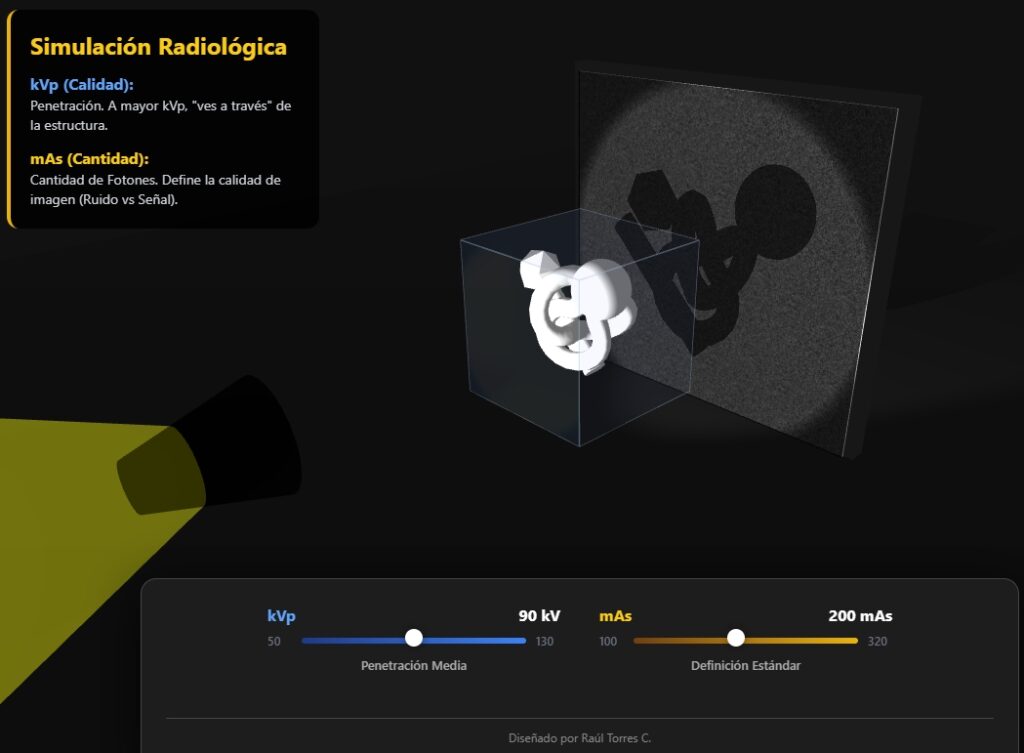

Permite graficar el efecto del “kV” y el “mAs” en una Radiografía, de manera tal que:
kVp: “Kilo Volt Peack”, permite la penetración del haz de Rayos X, mientras mayor es, permite ver las estructuras internas de un cuerpo.
mAs: “mili Ampere segundo”, refiere a la cantidad de fotones que interactúa con la materia, mientras mayor sea, mayor irradiación ósea mayor probabilidad de daño celular, pero mejora la calidad de la imagen disminuyendo la “penumbra” y aumenta el “ruido electrónico”.
